Страна изготовления
Франция
Наименование продукта

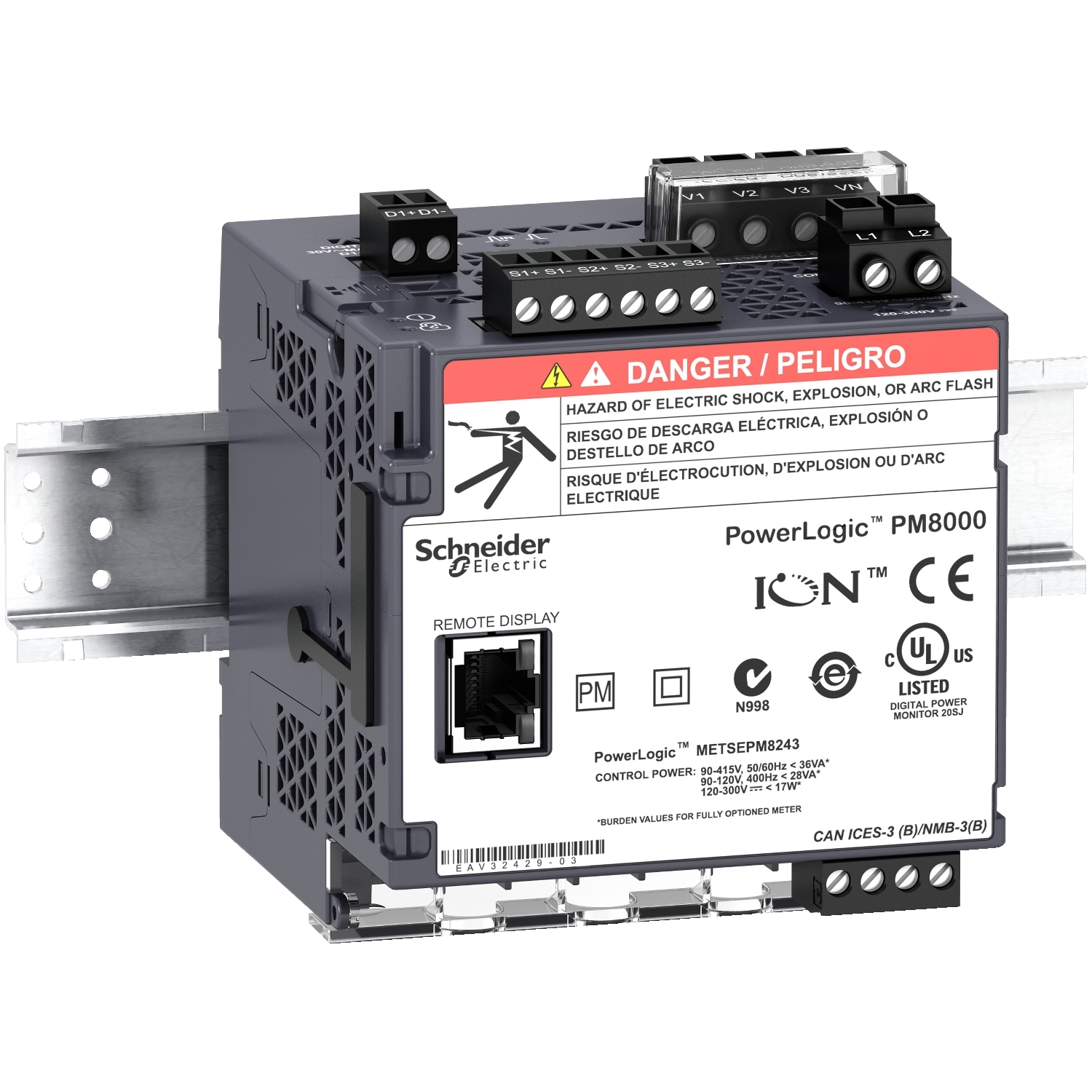

PowerLogic PM8000
Краткое название устройства
PM8243
Тип продукта
Измеритель мощности
Анализ качества электроэн...
в соответствии с EN 50160, 2010 Отчет о соответствии качества электроэнергии в соответствии с IEEE 519, 2014 Отчет о соответствии качества электроэнергии в соответствии с МЭК 61000-4-30, класс S контроль качества электроэнергии до 63ой гармоники гармоническое искажение Запись осциллограмм Определение провалов и скачков напряжения Программирование (логические и математические функци в соответствии с МЭК 62586 мониторинг качества электроэнергии
Область применения
Учет других энергоресурсовКонтроль мощности
Тип измерения
ТокНапряжениеЧастотаАктивная и реактивная мощность ОбщийПолная мощность ОбщийКоэффициент мощности ОбщийАктивная и реактивная мощность на каждую фазу и среднее значениеПолная мощность на каждую фазу и среднее значениеКоэффициент мощности на каждую фазу и среднее значение
supply voltage
90...415 В Переменный ток 45–65 Гц +/- 10 %110...415 В Постоянный ток +/- 10 %
[In] номинальный ток
1 А10 А5 А
Описание полюсов
1P + N3P + N3P
потребляемая мощность ВА
18 В·А в 415 В Переменный ток
Частота замеров
256 обр./цикл
Ток измерения
50…10000 мА
Тип подключения
Напряжение (полное сопротивление 5 МОм) Ток (полное сопротивление 0,3 мОм)
Диапазон измерения напряж...
57…400 В Переменный ток 42-69 Гц Между фазой и нейтралью100…690 В Переменный ток 42-69 Гц Между фазами
Диапазон измерения частоты
42…69 Гц
Количество входов
3 цифровых 30 В Переменный ток3 цифровых 60 В Постоянный ток
Точность измерения
Ток +/- 0,1 %Напряжение +/- 0,1 %Активная энергия +/- 0,2 %
Класс точности
Класс 0,2S Активная энергия в соответствии с МЭК 62053-22Класс 0,2 Активная энергия в соответствии с ANSI C12.20Класс 0,2 Активная мощность в соответствии с IEC 61557-12Класс 0.5S Реактивная энергия в соответствии с МЭК 62053-24Класс 0.5 Коэффициент мощности в соответствии с IEC 61557-12Класс 0,2 напряжение в соответствии с IEC 61557-12Класс 0,2 ток в соответствии с IEC 61557-12
Количество выходов
1 Импульсный
Отображаемая информация
НапряжениеТокЧастотаМощностьЭнергопотреблениеГармоническое искажение
Протокол порта обмена дан...
Modbus RTU в 115 кбод - 2-проводн.ION в 115 кбод - 2-проводн.DNP3МЭК 61850Modbus TCP/IPEthernet Modbus TCP/IP последовательная цепь в 10, 100 Мбит/сRSTP 801.1d 2004
Коммуникационный порт(ы)
EthernetКлеммный блок с винтовыми зажимами, RS485
Тип сети обмена данными
IPv6 (интернет-протокол)
Сохраняемые данные
Журналы регистрации гармоникЖурналы провалов и перенапряженийСинхронизация GPSФиксация меток времениЖурналы данныхСоставление графиков/прогнозовЖурнал осциллограммЖурналы аварийных сигналовПоследовательность записи событийМин./макс. мгновенные значенияЖурналы событий
Веб-службы
Настраиваемая главная страницаЗагрузка/скачивание файлов через FTPЗагрузка/загрузка файлов через SFTPWeb-серверРассылка аварийных сигналов по e-mailПросмотр осциллограмм (FTP)Просмотр осциллограмм (web)Сервер HTTPS
Служба обмена данными
Оповещение по e-mail с помощью SMTPDHCPПоддержка RSTPСинхронизация времени с помощью NTPСинхронизация времени с помощью PTP
Кибербезопасность
Защита паролемЗащищенный портВключить / отключить порты связиНадежные журналы безопасностиПоддержка протокола системного журнала
Исполнение монтажа
Защелкивающийся
Монтажная опора
DIN-рейка
Safety Construction
III, 400…690 В в соответствии с IEC 61010-1,ed. 3III, 400…690 В в соответствии с EN 61010-1,ed. 3III, 347…600 В в соответствии с UL 61010-1,ed. 3III, 347…600 В в соответствии с CSA C22.2 No 61010-1,ed. 3
Стандарты
IEC 61557-12МЭК 62052-11МЭК 62053-22МЭК 62053-24IEEE 1588МЭК 62586-2МЭК 61326-1
Электромагнитная совмести...
Электростатический разряд в соответствии с МЭК 61000-4-2Испытание на стойкость к радиочастотным помехам в соответствии с МЭК 61000-4-3Испытание на невосприимчивость к коммутационным поме в соответствии с МЭК 61000-4-4Испытание невосприимчивости к импульсным помехам в соответствии с МЭК 61000-4-5Наведенные РЧ помехи в соответствии с МЭК 61000-4-6Электромагнитное поле промышленной частоты в соответствии с МЭК 61000-4-8Испытание на стойкость к провалам и кратковременным и в соответствии с IEC 61000-4-11Стойкость к импульсным помехам в соответствии с МЭК 61000-4-12Наведенные и излучаемые помехи в соответствии с EN 55022Наведенные и излучаемые помехи в соответствии с EN 55011Наведенные и излучаемые помехи в соответствии с FCC Часть 15Наведенные и излучаемые помехи в соответствии с ICES-003Наведенные РЧ помехи (2...150 Гц) в соответствии с CLC/TR 50579Способность выдерживать импульсные перенапряжения в соответствии с IEEE C37.90.1
Степень защиты IP
IP30 в соответствии с МЭК 60529
Относительная влажность
5…95 %
Рабочая температура окруж...
-25…70 °C
Температура окружающей ср...
-40…85 °C
Высота над уровнем моря
3000 м
Кол-во единиц в упаковке
1
